Détails de produit
Lieu d'origine: La Chine
Nom de marque: Tiejun Turnstile
Certification: ISO9001
Numéro de modèle: TDH-Y309
Conditions de paiement et d'expédition
Quantité de commande min: 1pc
Prix: Negotiation
Détails d'emballage: emballage de carton
Délai de livraison: 8-15 jours de travail
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 2000 par de PC/mois
Nom: |
Entrée de porte de tourniquet de trépied |
Application: |
: Usine/zone résidentielle |
Tension d'alimentation électrique: |
AC220V±10V |
Frein Rod Material: |
acier inoxydable SUS304 |
Largeur de la Manche: |
550~600MM |
Fonction: |
Fonction anti-parasitage et anti-collision |
Nom: |
Entrée de porte de tourniquet de trépied |
Application: |
: Usine/zone résidentielle |
Tension d'alimentation électrique: |
AC220V±10V |
Frein Rod Material: |
acier inoxydable SUS304 |
Largeur de la Manche: |
550~600MM |
Fonction: |
Fonction anti-parasitage et anti-collision |

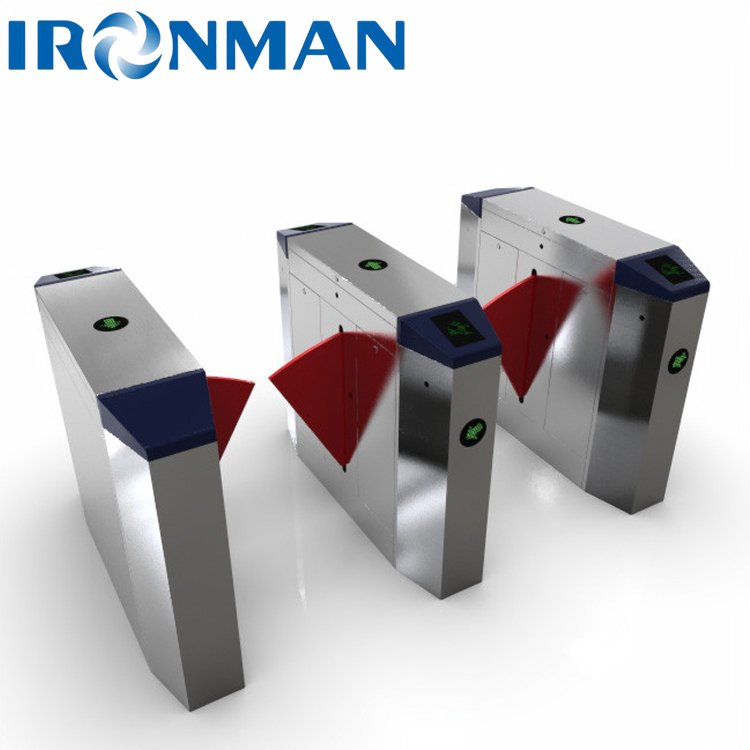

Système piétonnier 100-240V de contrôle d'accès de porte de barrière de tourniquet d'aileron de carte de RFID
Spécifications produit d'arc biseauté Wing Gate Turnstile |
||||
| Numéro de document : | ||||
| Version | A/0 | |||
| Temps de révision | ||||
| Révisé par | ||||
| Paramètres de produit | Dimensions | 1200*280*980mm | Logement du matériel : | Logement : AISI SUS304 1.5MM Capot supérieur : AISI SUS304 2.0MM |
| Matériel de Wing Arm : | Panneau acrylique d'aile de 15MM | Largeur de la Manche : | 550MM | |
| application : | Approprié à passages piétonniers d'intérieur/extérieurs ; comme : taches scéniques, parcs, terrains de jeu/écoles secondaires primaires et/universités/immeubles de bureaux/hôtels, parcs résidentiels de quarts/usine/hôpitaux/entreprises et établissements/halls de gouvernement/rencontres sportives, etc. ; | |||
| 技术参数 | ◆Logement du matériel : AISI SUS304 ◆Structure interne : coquille standard d'acier inoxydable ; matériel en plastique extérieur de PC de module (10 ans de garantie) ◆Tension de puissance : AC220V±10V ◆Moteur d'entraînement : Moteur sans brosse de C.C (24~36VDC) ◆Structure de mouvement : mouvement de direct-commande de plein-taille, fixe avec les vis supérieures et inférieures, soutenant fermement la force ; commande directe à haute précision de mouvement et de moteur, plus haute précision, ouverture plus rapide et vitesse de rapprochement, une plus longue durée de vie (produit breveté) ; ◆Durée de vie : 5 000 000 fois ◆Capteur infrarouge : 3 paires (peut soutenir 5 paires de configuration) ◆La température fonctionnante : - 35℃~75℃ ◆Hygrométrie : 0~90% (sans condensation) ◆Interface de communication : Porte série RS232 ◆Protocole de transmission : Protocole de MODBUS ◆Vitesse de fonctionnement de tourniquet : 45~50 personnes/minute ; personnes du ≤ 30 de configuration d'aile de double-vol/minute (le mode de mémoire peut être allumé) ◆Dépassement du temps : frapper à toute volée le temps de déplacement de carte : 10S (si personne ne passe dans 10S : la porte se fermera automatiquement, et le temps peut être ajusté selon les besoins) |
|||
| Paramètre de fonction | Fonction de base | ●Fonction d'alarme : avec le bruit et la fonction légère d'alarme | ||
| ●Anti-parasitage : Il peut limiter l'anomalie de la porte a causé facteurs électromagnétiques et autres externes | ||||
| ●Arrangement de mode du trafic : Le trafic à sens unique, bi-directionnel, libre, etc. peuvent être placés par les boutons sur le panneau de commande principal | ||||
| ●Anti produit de queue : empêchez la situation non autorisée de trop de personnes en même temps. | ||||
| ●Anti fonction de pincement : Quand la porte est en cours de fermeture, la porte cessera de se fermer après détection du signal d'anti-pincement | ||||
| ●Remise automatique : après ouverture de la porte, si l'utilisateur ne passe pas dans le temps spécifique, le système décommandera automatiquement l'autorisation de l'utilisateur de passer cette fois ; Le défaut est de 10 secondes, et le temps du trafic peut être placé par le commutateur | ||||
| ●Contrôle d'accès : Le port externe peut relier un grand choix de dispositifs biométriques | ||||
| ●Mise hors tension et ouverture : le commutateur après mise hors tension, et la direction d'ouverture de commutateur peuvent être placés | ||||
| ●Détection de défaut : Le tableau de commande peut soutenir le type la détection, aide de défaut en analysant les causes des défauts et en manipulant des défauts et des anomalies. | ||||
| ●Dépassement de l'indication : avec passer l'indicateur ; Il peut également placer la fonction d'alarme de dépasser le temps de séjour dans le canal | ||||
| Fonction d'extension | ▲Dépassement du mode △Normale : mode de dépassement piétonnier normal △Dépassement : véhicule/véhicule électrique/moto automatiques passant le mode |
|||
| ▲L'ouverture/retard fermant, a placé le temps s'ouvrant de retard après le tourniquet de porte reçoit le signal/ensemble s'ouvrants l'heure exacte de retard après passage de piétons, le défaut est les secondes 0 | ||||
| ▲Carte frappant à toute volée dans le canal △Défaut interdit : la carte frappant à toute volée dans le canal (secteur infrarouge inductif) est invalide △Autorisation : on permet la carte frappant à toute volée la vérification dans le canal |
||||
| ▲Si le remorquage et renverser sont bloqués en fermant la porte △La porte s'est fermée : l'inverse/le remorquage (carte de grand coup d'A, passage de B) ne fermera pas la porte △Fermez la porte d'abord et ouvrez ensuite la porte : fermez la porte d'abord pour trafic inverse/traînant, et ouvrez ensuite la porte encore après s'être fermé △N'ouvrez pas la porte après fermeture de la porte : trafic inverse/traînant fermera la porte, et la porte ne sera pas ouverte encore après s'être fermé |
||||
| ▲Tringlerie du feu △Mode normalement ouvert : la porte demeure ouverte ; △Mode normalement fermé : la porte demeure fermée |
||||
| ▲Fonction-langues de système △Chinois : Le système peut placer l'interface chinoise △Anglais : Le système peut placer l'interface anglaise |
||||
| ▲Mode de passage △Le passage bidirectionnel, frappant à toute volée la carte bidirectionnel pour des personnes coulent. △Le passage libre bidirectionnel, aucune vérification de carte de crédit est exigé. △Le passage directionnel simple, le (a) directionnel simple frappant à toute volée la carte, et la porte s'ouvre normalement pour des personnes coulent ; (b) directionnel inverse frappant à toute volée la carte est invalide, et la porte se ferme. △Le passage libre directionnel simple, (a) le passage libre directionnel simple, et le (b) de dépassement directionnel inverse exigent une vérification frappante à toute volée de carte. △Le dépassement est interdit, la carte frappante à toute volée bidirectionnelle est invaild, et la porte entre dans l'état verrouillé. △Le dépassement est interdit, la carte bi-directionnelle frappant à toute volée est invalide, et la porte entre dans l'état verrouillé |
||||
