| Lieu d'origine: | Chine |
| Nom de marque: | Ironman |
| Certification: | ISO9001 |
| Numéro de modèle: | Le numéro d'immatriculation est le numéro d'immatriculation de l'autorité compétente. |

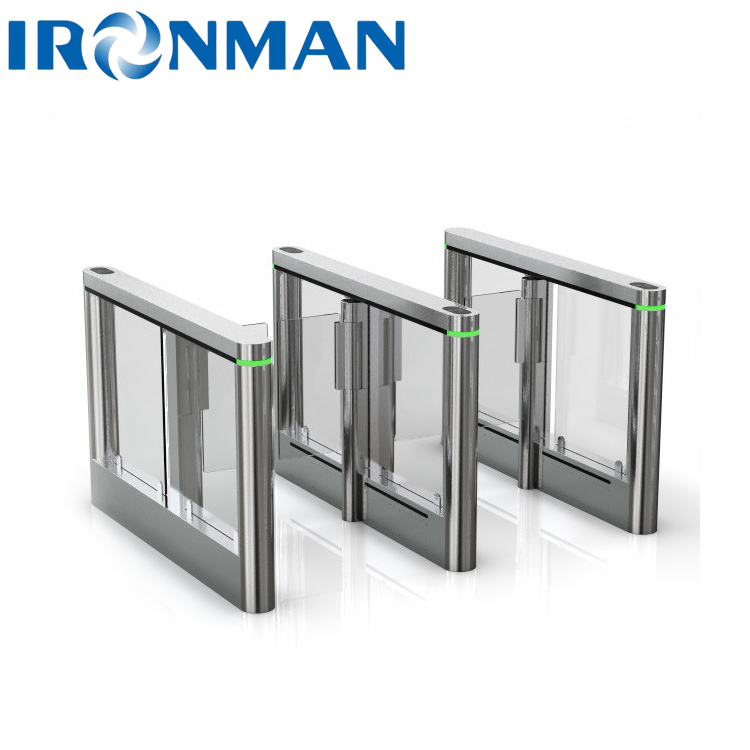

| Tournevis de porte à vitesse d'arc |
||||
| Icône du produit | Numéro du document: | |||
| Édition: | A/0 | |||
| Temps de révision: | ||||
| Révisé par: | ||||
| Paramètres du produit | Les dimensions: | Longueur 1500* largeur 127* hauteur 980 mm | Matériau de la boîte: | Boîte: acier inoxydable SUS304 pied 1,5 mm Couverture supérieure: acier inoxydable SUS304 pied 1,5 mm |
| Matériau du bras pivotant: | Porte pivotante acrylique de 10 mm | Largeur du canal: | Type ouvert; recommandé ≤ 1000 mm | |
| Le lieu: | Convient pour les passages piétons intérieurs, tels que:bâtiments de bureaux/hôtels/habitations/parcs industriels haut de gamme/écoles supérieures/hôpitaux/entreprises et institutions/salles de gouvernement/salles de sport/centres de congrès et d'expositions; | |||

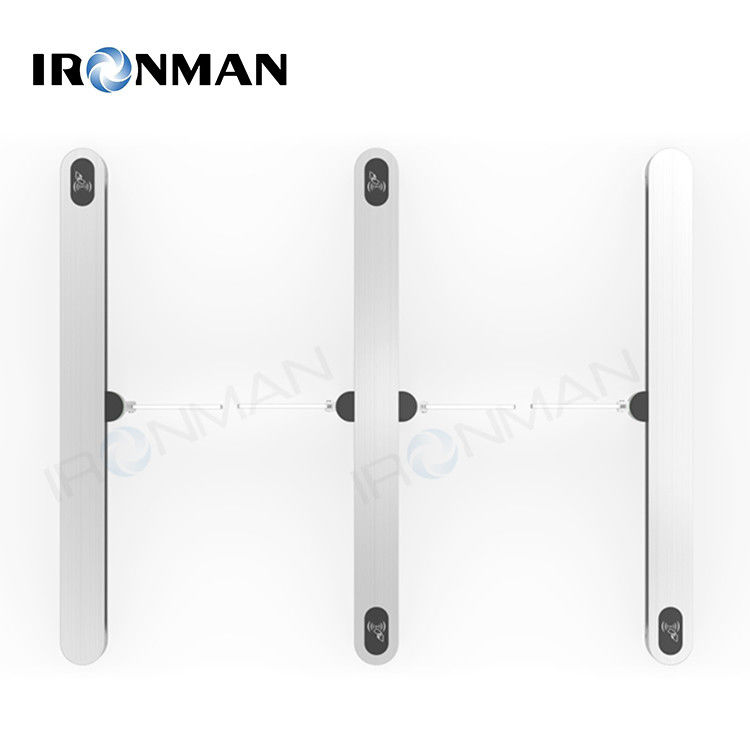

| Le dessin de la ligne de produits: | ||||
| Paramètre technique | ◆Matériau de la boîte: acier inoxydable austénitique SUS304 ◆Construction interne: structure du cadre / dessin de surface de la coque en acier inoxydable, planage de la machine entière ◆Tension de l'alimentation électrique: AC220V±10V ◆Moteur d'entraînement: moteur sans balai en courant continu (24~36VDC) ◆structure du mouvement: mouvement anti-collision de haute précision, embrayage à haute résistance, retour en cas de résistance, résistance élevée, résistance aux chocs; ◆ Durée de vie: plus de 8 millions de fois d'ouverture et de fermeture continues ◆ Capteur infrarouge: 8 paires; (supporte plus de 8 paires de configuration) ◆Environnement de travail: -35°C à 75°C ◆Humidité relative: 0·90% (pas de condensation) ◆Interface de communication: port série RS232 ◆Protocole de communication: protocole MODBUS ◆La vitesse de fonctionnement du tourniquet: ≤45 personnes/minute (le mode mémoire peut être activé) ◆ Temps de passage: temps de déplacement en glissant la carte: 10S (si personne ne passe dans les 10S: le portail se ferme automatiquement et le temps peut être ajusté en fonction des besoins) |
|||
| Paramètre de fonction | Fonction de base | ● Fonction d'alarme: avec fonction d'alarme sonore et lumineuse | ||
| ●Anti-interférences: Il peut limiter les anomalies de la porte causées par des facteurs externes tels que l'électromagnétique | ||||
| ●Réglage du mode passe: passe à sens unique, passe à double sens, passe libre (retraction du bras d'aile), etc. peut être réglé par les boutons de la carte de commande principale | ||||
| ●Anti-trail: prévenir la situation de trop de personnes à la fois. | ||||
| ●Fonction anti-coupes: lorsque la porte est en train de se fermer, la porte cesse de se fermer après avoir détecté le signal anti-coupes | ||||
| ●Réinitialisation automatique: après l'ouverture du portail, si aucun passage n'est effectué dans le délai spécifié, le système annule automatiquement l'autorisation d'accès de l'utilisateur; le paramètre par défaut est de 10 secondes,et le temps de passage peut être réglé par l'interrupteur | ||||
| ● Contrôle d'accès: le port externe permet de connecter une variété de dispositifs biométriques | ||||
| ● Éteindre et éteindre: allumer après éteindre | ||||
| ● Détection des défauts: la carte de contrôle permet de détecter le type de défaut, d'analyser la cause du défaut et de gérer les défauts anormaux. | ||||
| ● Indication de la circulation: il y a un indicateur de l'état de la circulation; et une fonction d'alarme pour dépasser le temps de séjour dans le canal peut être réglée | ||||
| Fonction d'expansion | ▲Mode de passage △Normal: mode de passage normal △ Mode de dépassement: mode de dépassement automatique pour voiture/voiture électrique/motos |
|||
| ▲Distribution vocale, module vocale extensible et réglage du volume | ||||
| ▲Délai d'ouverture/fermeture, régler le délai d'ouverture après que la porte ait reçu le signal d'ouverture/régler le délai de fermeture après le passage des piétons, par défaut 0 secondes | ||||
| ▲ Faites glisser la carte dans le canal △ Désactivé par défaut: le balayage de la carte dans le canal (zone infrarouge d'induction) est invalide △Allow: la vérification de la carte est autorisée dans le canal. |
||||
| ▲Si la traînée et le recul sont bloqués par la fermeture de la porte △Ne fermez pas le portail: l'arrière-course/la traînée (carte A, passe B) ne fermera pas le portail △ Fermer d'abord la porte, puis ouvrir la porte: fermer d'abord la porte pour la circulation arrière/arrière, puis rouvrir la porte après la fermeture △N'ouvrez pas la porte après la fermeture de la porte: la circulation arrière/arrière fermera la porte et la porte ne s'ouvrira plus après la fermeture |
||||
| ▲Lien au feu △Mode d'ouverture normale: la porte reste ouverte △ Mode normalement fermé: la porte reste fermée |
||||
| ▲Mode de passage △Passage bidirectionnel, carte à balader bidirectionnellement pour le flux de personnes. △Passe libre dans les deux sens, pas besoin de vérifier par carte de crédit. △Passage à sens unique, carte de balayage à sens unique (A) et la porte s'ouvre normalement pour permettre le flux de personnes; carte de balayage à sens inverse (B) est invalide et la porte se ferme. △Le passage libre à sens unique, le passage libre à sens unique (A) et le passage à sens inverse (B) nécessitent une vérification par carte de balayage. △Le passage est interdit, la carte de balayage bidirectionnelle est invalide et la porte entre dans l'état de verrouillage. |
||||
Application du projet
Autobus, gare, usines, toilettes, bibliothèque, etc.
